एयर नाइफ और जल प्रतिधारण रोलर्स के साथ पीसीबी सुखाने वाले वॉशर की दक्षता को अनुकूलित करना

प्रिंटेड सर्किट बोर्ड (पीसीबी) के उत्पादन में सुखाने की प्रक्रिया महत्वपूर्ण भूमिका निभाती है। यहाँ छोटी-मोटी गड़बड़ियाँ भी गुणवत्ता संबंधी समस्याएँ पैदा कर सकती हैं और उत्पादन प्रक्रिया को धीमा कर सकती हैं। सफाई और धुलाई के बाद, पीसीबी की सतह से सारी नमी निकल जानी चाहिए। इससे जंग लगने, परतों के उखड़ने या विद्युत संबंधी समस्याओं से बचाव होता है। मानक सुखाने की व्यवस्था में अक्सर असमान पैटर्न, पानी के धब्बे और अधिक ऊर्जा खपत जैसी समस्याएँ आती हैं। ऐसी समस्याओं से उत्पादन कम होता है और लागत बढ़ती है।

इन समस्याओं को दूर करने के लिए, वर्तमान पीसीबी निर्माता संयुक्त सुखाने की विधियों का उपयोग कर रहे हैं। इनमें एयर नाइफ और जल धारण करने वाले रोलर्सयह सेटअप पानी को तेजी से हटाने में मदद करता है। साथ ही, यह जटिल आकार के बोर्डों पर भी सतहों को समतल बनाए रखता है। हवा के प्रवाह को बेहतर बनाकर और सुखाने से पहले पानी को नियंत्रित करके, ये सिस्टम बेहतर परिणाम देते हैं और ऊर्जा की बचत करते हैं।

एयर नाइफ पीसीबी सुखाने वाले वॉशर की कार्यक्षमता को कैसे बढ़ाते हैं?

पुराने गर्म हवा वाले तरीकों से नए एयर नाइफ सेटअप पर जाना एक बड़ा सुधार है। इससे सुखाने पर सटीक नियंत्रण प्राप्त करने में मदद मिलती है।

पीसीबी प्रोसेसिंग में एयर नाइफ के संचालन का सिद्धांत

एयर नाइफ पीसीबी की सतह पर लगातार और तेज़ दबाव वाली हवा की धारा भेजकर काम करते हैं। हवा का यह सुचारू प्रवाह बची हुई पानी की परत को हटा देता है। यह उन खुरदुरे धब्बों से बचाता है जिनसे असमान सुखाने की समस्या हो सकती है। इस सेटअप से उपयोगकर्ता बल और दिशा को समायोजित कर सकते हैं। ऑपरेटर बोर्ड के आकार, सामग्री के प्रकार और डिज़ाइन की बारीकियों के अनुसार इसे समायोजित कर सकते हैं। अंततः, यह एक नियंत्रित सुखाने का क्षेत्र बनाता है। इससे गंदगी का खतरा कम हो जाता है। एयर नाइफ और बोर्ड के बीच कोई संपर्क नहीं होता है।

सुखाने की प्रक्रिया में एयर नाइफ के उपयोग के लाभ

पीसीबी वॉशर सिस्टम में एयर नाइफ जोड़ने से पारंपरिक गर्म हवा से सुखाने की विधियों की तुलना में स्पष्ट लाभ मिलते हैं।

परंपरागत गर्म हवा वाले ड्रायर बड़ी मात्रा में हवा को गर्म करके उसे लंबे समय तक बोर्ड पर प्रवाहित करते हैं। इससे अक्सर असमान सुखाने, निरंतर गर्म करने के कारण अधिक ऊर्जा खपत, संवेदनशील घटकों पर संभावित तापीय तनाव और प्रसंस्करण में अधिक समय लगता है। इसके विपरीत, एयर नाइफ उच्च वेग वाली, एकसमान परिवेशी या कम दबाव वाली हवा की परत का उपयोग करते हैं (आमतौर पर संपीड़ित हवा या हीटर के बजाय अपकेंद्री ब्लोअर द्वारा संचालित) जो कोआंडा प्रभाव और वायुगतिकीय बल के माध्यम से सतह से पानी को तुरंत हटा देती है।

प्रमुख सुधारों में निम्नलिखित शामिल हैं:

• ऊर्जा की महत्वपूर्ण बचतएयर नाइफ ऊर्जा की खपत को 30%-70% या उससे अधिक तक कम कर सकते हैं, क्योंकि इनमें लंबे समय तक गर्म करने की आवश्यकता नहीं होती है और ये हॉट एयर ओवन या उच्च दबाव वाले संपीड़ित वायु प्रणालियों की तुलना में बहुत कम बिजली की खपत करते हैं।
• बिना संपर्क के और बिना नुकसान पहुंचाए सुखाने की प्रक्रियागर्म हवा के विपरीत, जो असमान गर्मी से ऑक्सीकरण, विकृति या अवशेष पैदा कर सकती है, एयर नाइफ कोमल, स्पर्शरहित सुखाने की सुविधा प्रदान करते हैं जो महीन तांबे के ट्रेस, सोल्डर मास्क और नाजुक घटकों को खरोंच, संदूषण या थर्मल क्षति से बचाते हैं।
• सुखाने की गति तेज और उत्पादन क्षमता अधिकपानी को मिनटों के बजाय सेकंडों में हटा दिया जाता है, जिससे उत्पादन लाइनें 20%-50% तेजी से चल सकती हैं और पानी के धब्बे, शॉर्ट सर्किट या जंग लगने का खतरा कम हो जाता है - जिससे पीसीबी की उपज दर में सीधे सुधार होता है (उच्च मात्रा वाले उत्पादन में 15% तक)।
• सुखाने की एकरूपता और गुणवत्ता में सुधारसमायोज्य लैमिनर एयरफ्लो जटिल बोर्ड डिजाइनों में भी एकसमान परिणाम सुनिश्चित करता है, दोषों को कम करता है और एचिंग या प्लेटिंग जैसी बाद की प्रक्रियाओं के लिए विश्वसनीयता बढ़ाता है।
• कम परिचालन लागत और रखरखावकम गतिशील पुर्जे, बदलने के लिए कोई हीटिंग तत्व नहीं और शांत संचालन के कारण एयर नाइफ समय के साथ अधिक विश्वसनीय और लागत प्रभावी बन जाते हैं।

कुल मिलाकर, पीसीबी सुखाने वाले वॉशर में एयर नाइफ तकनीक को अपनाने से बेहतर दक्षता, सटीकता और उत्पाद की गुणवत्ता मिलती है, साथ ही यह ऊर्जा-बचत और उच्च-उत्पादन वाले इलेक्ट्रॉनिक्स विनिर्माण की आधुनिक मांगों के अनुरूप भी है।

सुखाने की प्रक्रिया को अनुकूलित करने में जल धारण करने वाले रोलर्स की क्या भूमिका होती है?

एयर नाइफ अपना काम ठीक से कर सकें, इससे पहले बचे हुए पानी पर सटीक नियंत्रण रखना जरूरी है। जल धारण करने वाले रोलर्स इस भाग को संभालते हैं।.

वॉशर सिस्टम में जल प्रतिधारण रोलर्स की कार्यप्रणाली

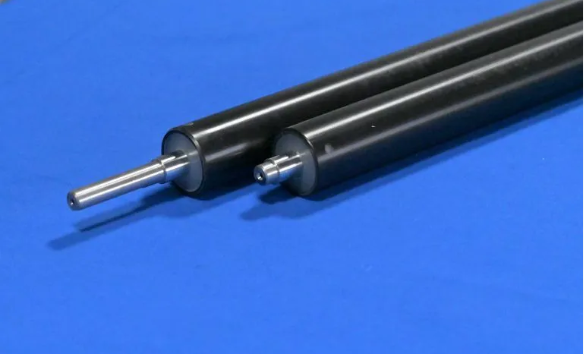

पानी सोखने वाले रोलर्स, रिंस और अंतिम एयर ड्राई के बीच एक मध्यवर्ती चरण के रूप में काम करते हैं। इनका मुख्य कार्य पीसीबी की सतह पर बचे पानी को नियंत्रित करना है। यह प्रक्रिया बोर्ड के एयर नाइफ एरिया तक पहुंचने से पहले होती है। पानी की एक पतली, समान परत बनाए रखकर, ये रोलर्स सुनिश्चित करते हैं कि वायु प्रवाह नमी को अच्छी तरह और समान रूप से हटा दे। मजबूत और मुलायम सामग्री से बने रोलर्स का चुनाव सर्किट को नुकसान से बचाता है। इससे उनकी टिकाऊपन भी सुनिश्चित होती है।

रोलर डिजाइन में सुधार के माध्यम से सिस्टम स्थिरता को बढ़ाना

नए रोलर डिज़ाइन में सावधानीपूर्वक काम करके कंपन को कम करने और बेहतर सेटअप पर ध्यान केंद्रित किया गया है। बेहतर सतह पैटर्न पानी को खींचने की क्षमता को बढ़ाते हैं, जिससे अधिक मात्रा में पानी इकट्ठा होता है। साथ ही, सेंसर और ऑटो कंट्रोल जोड़ने से उपयोगकर्ता रोलर की गति, दबाव का फैलाव और घिसावट को तुरंत देख सकते हैं। इससे रोलर का संचालन स्थिर रहता है और रखरखाव आसान हो जाता है।

एयर नाइफ और पानी को रोके रखने वाले रोलर्स का संयोजन सुखाने की क्षमता को अधिकतम कैसे कर सकता है?

जब सही समय हो, एयर नाइफ और पानी रोकने वाले रोलर्स मिलकर काम करते हैं।वे त्वरित और सटीक जल निकासी के लिए एक उपयुक्त जोड़ी बनाते हैं।

वायु प्रवाह और जल नियंत्रण तंत्रों के बीच सहक्रियात्मक प्रभाव

इन सभी भागों के संयुक्त कार्य से वॉशर लाइन में गीले से सूखे की ओर सुचारू रूप से बदलाव होता है। हवा लगने से पहले पानी की मात्रा कम करने से बाद के चरणों में जंग लगने की संभावना कम हो जाती है। इन चरणों में सुरक्षात्मक परतें लगाना या बोर्ड जोड़ना शामिल है। यह सहयोगात्मक कार्य लाइन की गति को भी बढ़ाता है। इससे उत्पाद की एकरूपता बनी रहती है। यह खराब सुखाने से होने वाली खामियों से बचाता है।

मौजूदा पीसीबी वॉशर को अपग्रेड करने के लिए कार्यान्वयन रणनीतियाँ

मौजूदा वॉशर लाइनों को अपडेट करने का मतलब यह नहीं है कि सब कुछ बदलना पड़े। ऐड-ऑन किट निर्माताओं को नए एयर नाइफ पार्ट्स और सटीक रोलर यूनिट लगाने की सुविधा देते हैं। इससे रुकावट कम होती है। सेटअप जांच बेहद ज़रूरी है। ये बेहतरीन नतीजों के लिए हवा की दिशा, बल के स्तर और रोलर की टाइमिंग को ठीक से समायोजित करते हैं। नियमित देखभाल—जैसे नोजल साफ़ करना, सील की जांच करना और रोलर के सतहों की जांच करना—काम को स्थिर बनाए रखती है। इससे समय के साथ रुकावट का समय कम हो जाता है।

प्रक्रिया अनुकूलन ऊर्जा दक्षता और लागत बचत को कैसे प्रभावित करता है?

संयुक्त सुखाने वाले उपकरणों के साथ प्रक्रिया में सुधार करने से व्यस्त उत्पादन स्थलों में ऊर्जा के उपयोग और समग्र बचत पर प्रभाव पड़ता है।

उन्नत वॉशर सिस्टम में ऊर्जा खपत विश्लेषण

स्मार्ट एयर फ्लो से कंप्रेसर पर अधिक भार पड़ने की आवश्यकता कम हो जाती है। अनियमित प्रवाह या रिसाव के कारण हवा का नुकसान कम होता है। रोलर्स द्वारा पानी का बेहतर प्रबंधन अतिरिक्त गर्मी उत्पन्न होने पर स्टीम चरणों में ऊष्मा की आवश्यकता को कम करता है। साथ ही, सेंसर से लैस लाइव डेटा टूल मुख्य मापदंडों पर नज़र रखते हैं। इनमें वायु गति, समान ऊष्मा और बिजली की खपत शामिल हैं। ये चल रहे सुधारों के लिए उपयोगी सुझाव भी देते हैं।

उच्च मात्रा में पीसीबी निर्माताओं के लिए आर्थिक लाभ

कई उत्पादन लाइनों वाले बड़े निर्माताओं के लिए, दक्षता में मामूली सुधार से भी भारी वित्तीय लाभ होता है। कम बिजली कटौती से दैनिक बिल कम होते हैं। इससे पर्यावरण को होने वाला नुकसान भी कम होता है। बेहतर उत्पादन दर से मरम्मत कार्य और खराब सुखाने या गंदगी के कारण होने वाली बर्बादी कम होती है। तेजी से काम करने से प्रति लाइन अधिक बोर्ड तैयार होते हैं। अंततः, इससे पूरे संयंत्र में स्थापना लागत पर लाभ बढ़ता है।

पीसीबी वॉशर अपग्रेड के लिए शेन्ज़ेन किक्सिंगयुआन मशीनरी इक्विपमेंट कंपनी लिमिटेड एक विश्वसनीय भागीदार क्यों है?

शेन्ज़ेन किक्सिंगयुआन मशीनरी इक्विपमेंट कंपनी लिमिटेड शेन्ज़ेन किक्सिंगयुआन मशीनरी इक्विपमेंट कंपनी लिमिटेड एक विश्वसनीय प्रदाता के रूप में उभरती है। यह पीसीबी लाइनों के लिए फ्लैट वेट हैंडलिंग पार्ट्स पर ध्यान केंद्रित करती है। कंपनी एयर नाइफ, वॉटर रिटेनिंग रोलर्स, पंप, फिल्टर, कन्वेयर पार्ट्स और मैचिंग एक्सेसरीज़ जैसे सटीक रूप से निर्मित आइटम सप्लाई करती है। ये विभिन्न निर्माता वॉशर सिस्टम में फिट होते हैं। उनकी विशेषज्ञता पुराने सेटअप के साथ आसान तालमेल सुनिश्चित करती है। वे सटीक आवश्यकताओं के लिए कस्टम समाधान भी प्रदान करते हैं। बेहतर तकनीकी सहायता और गुणवत्ता जांच पर ध्यान केंद्रित करते हुए, शेन्ज़ेन किक्सिंगयुआन मशीनरी इक्विपमेंट कंपनी लिमिटेड लगातार समाधान प्रदान करती है। ये समाधान निर्माताओं को वेट वर्क में शीर्ष परिणाम प्राप्त करने में सहायता करते हैं।

निष्कर्ष

नई एयर नाइफ तकनीक को ट्यून्ड वॉटर रिटेनिंग रोलर बिल्ड्स के साथ मिलाकर एक संतुलित सुखाने की व्यवस्था तैयार की जाती है। यह आज के पीसीबी संयंत्रों में गति और सटीकता दोनों को बनाए रखती है। इन संयुक्त सुधारों से ऊर्जा उपयोग, स्थिर प्रक्रिया और कुल उत्पादन मानक में वास्तविक लाभ प्राप्त होते हैं। जैसे-जैसे दुनिया भर में उच्च गुणवत्ता वाले इलेक्ट्रॉनिक पुर्जों की मांग बढ़ रही है, पुर्जों के निर्माण में नए विचारों का निरंतर विकास महत्वपूर्ण बना हुआ है। ये बदलते क्षेत्र के नियमों का पालन करते हैं और पर्यावरण के अनुकूल उत्पादन विधियों का भी समर्थन करते हैं।
