اختيار صلابة شور لأقراص عجلات لوحات الدوائر المطبوعة

أقراص عجلات لوحة الدوائر المطبوعة قد تبدو صغيرة الحجم على خطوط المعالجة الرطبة، لكن صلابتها تحدد ما إذا كانت اللوحة تعمل بسلاسة أم تنزلق أو تتخدش أو تتعطل. في أنظمة نقل لوحات الدوائر المطبوعة، تؤثر صلابة شور على التماسك والضغط والتآكل والضوضاء والاهتزاز، وعلى طريقة تلامس العجلة مع سطح اللوحة.

بالنسبة للمشترين ومهندسي الصيانة ومديري خطوط الإنتاج، لا يقتصر السؤال على "لين أم صلب؟" بل يجب أن يتناسب قرص العجلة مع نوع اللوح وسرعة خط الإنتاج ومساحة المواد الكيميائية والحمل وموضع الماكينة. قد توفر العجلة اللينة ثباتًا جيدًا ولكنها تتآكل بسرعة أكبر. أما العجلة الصلبة فقد تدعم اللوح بشكل أفضل ولكنها تُصدر ضوضاءً أكبر أو تُعرّض السطح للخطر إذا استُخدمت في غير موضعها.

يشرح هذا الدليل كيفية اختيار صلابة شور المناسبة لأقراص عجلات لوحات الدوائر المطبوعة في خطوط المعالجة الرطبة، بما في ذلك أقسام الحفر والتطوير والتنظيف والتجفيف والتحديد والقلب.

ما تعنيه صلابة شور لأقراص عجلات لوحات الدوائر المطبوعة

صلابة شور هي مقياس لوصف مدى مقاومة المادة للانضغاط. ببساطة، تُشير إلى مدى ليونة أو مرونة أو صلابة أو قساوة قرص العجلة تحت الضغط. بالنسبة لأقراص عجلات ناقلات لوحات الدوائر المطبوعة، يُعد هذا الأمر بالغ الأهمية، لأن العجلة لا تقتصر وظيفتها على الدوران فحسب، بل تحمل اللوحة أيضًا، وتوجه مسارها، وتحافظ على استقرار التلامس أثناء الحركة.

شور أ وشور د في عجلات ناقل لوحة الدوائر المطبوعة

تُقاس معظم أقراص العجلات المصنوعة من المطاط والسيليكون والبولي يوريثان بمقياس صلابة شور A. يُستخدم هذا المقياس عادةً للمواد المرنة والمطاطية. أما أقراص العجلات المصنوعة من البلاستيك الصلب، فتُقاس غالبًا بمقياس صلابة شور D لأنها أكثر صلابة ومقاومة للتشوه تحت الحمل.

عادةً ما تعني قيمة شور A المنخفضة امتصاصًا أفضل للصدمات وثباتًا أعلى على السطح. أما قيمة شور A المرتفعة فتعني أن العجلة أكثر صلابة، وأقل عرضة للتشوه، وعادةً ما تكون أفضل لدورات التشغيل الطويلة. تُستخدم مواد شور D عندما تحتاج العجلة إلى مزيد من ثبات الشكل، خاصةً في أقسام التوجيه أو الدعم أو تحديد الموضع.

تُورّد شركة Qixingyuan بكرات ناقلة للوحات الدوائر المطبوعة. وتشمل منتجات شركة Qixingyuan أقراص العجلات لمعدات المعالجة الرطبة، بما في ذلك أقراص العجلات البلاستيكية الصلبة، وأقراص العجلات اللينة والمطاطية، والبكرات الوسطى، وبكرات الحواف، وأجزاء السيور الناقلة ذات الصلة. وبالنسبة للمصانع التي تقارن بين خيارات صلابة العجلات المختلفة، يمكن لشركة Qixingyuan المساعدة في مطابقة المادة والهيكل مع ظروف خط الإنتاج الفعلية بدلاً من الاعتماد على خيار واحد عام.

لماذا تُعدّ صلابة شور مهمة في خطوط المعالجة الرطبة للوحات الدوائر المطبوعة؟

خطوط إنتاج لوحات الدوائر المطبوعة الرطبة ليست بيئات نظيفة وجافة وبطيئة. تتحرك اللوحات عبر الماء، ورذاذ المواد الكيميائية، والهواء الساخن، وبكرات الضغط، وأقسام النقل. قد يتصرف قرص العجلة الذي يعمل بشكل جيد في الاختبار الجاف بشكل مختلف بعد تعرضه لفترة طويلة لسائل المعالجة، وتغير درجة الحرارة، والتلامس المتكرر مع اللوحة.

قوة التماسك، والضغط، وحماية السطح

إذا كان قرص العجلة صلبًا جدًا، فقد تكون مساحة التلامس صغيرة. وهذا بدوره قد يقلل من قوة التماسك ويزيد الضغط الموضعي على حافة اللوح أو سطحه. في الألواح الرقيقة، قد يتسبب ذلك في ظهور علامات صغيرة، أو عدم استقرار في التغذية، أو مشاكل في المحاذاة.

إذا كان قرص العجلة ليناً للغاية، فقد يتسطح تحت الضغط. في البداية، قد تتحرك اللوحة بسلاسة وهدوء. ولكن بعد الاستخدام المطول، قد تظهر على العجلة علامات تآكل غير متساوٍ، أو اهتزاز، أو فقدان استدارتها. في نظام نقل لوحات الدوائر المطبوعة عالي السرعة، قد يؤدي هذا التغيير الطفيف إلى انحراف اللوحة أو تعطلها.

تضمن صلابة شور المناسبة منطقة تلامس مستقرة دون الضغط بقوة مفرطة. كما أنها تساعد على تقليل الاهتزازات الناتجة عن الأعمدة والسلاسل وفجوات النقل.

بالنسبة لمنتجات Qixingyuan، يتكامل اختيار المواد مع هندسة العجلات. يمكن استخدام قرص عجلة مطاطي ناعم عند الحاجة إلى حركة مانعة للانزلاق، بينما يُستخدم قرص عجلة بلاستيكي صلب عند الحاجة إلى دعم ثابت وتحكم دقيق في الشكل. توفر هذه المجموعة من المنتجات لمصانع لوحات الدوائر المطبوعة خيارات عملية أكثر لمواقع النقل المختلفة.

كيفية مطابقة الصلابة مع نوع اللوح وسرعة الخط

نادراً ما يقتصر مصنع لوحات الدوائر المطبوعة على نوع واحد من اللوحات بشكل دائم. فبعض خطوط الإنتاج تتعامل مع اللوحات السميكة والصلبة في الصباح، واللوحات الرقيقة في وقت لاحق من اليوم. وتعمل بعض خطوط الإنتاج بسرعة معتدلة، بينما تزيد خطوط أخرى السرعة لتقليل زمن الدورة. وينبغي اختيار صلابة عجلة الطباعة بناءً على نطاق العملية الفعلي، وليس على ظروف معملية مثالية.

ألواح رقيقة، ألواح سميكة، ونقل عالي السرعة

تتطلب لوحات الدوائر المطبوعة الرقيقة، واللوحات المرنة، والمنتجات ذات الخطوط الدقيقة، تلامسًا أكثر نعومة. يمكن لقرص عجلة مطاطي أو سيليكوني متوسط ​​النعومة أن يقلل الضغط الموضعي ويساعد على حماية السطح. كما أنه يقلل من خطر الانزلاق المفاجئ عند دخول اللوحة منطقة نقل رطبة.

تحتاج الألواح الأثقل أو الأكثر سمكًا إلى دعم أكبر. قد ينضغط قرص العجلة اللين جدًا بشكل مفرط، مما يتسبب في تفاوت الارتفاع على طول الناقل. في هذه الحالة، قد يكون قرص عجلة من البولي يوريثان متوسط ​​الصلابة أو قرص عجلة من البلاستيك الصلب أكثر ملاءمة.

تؤثر سرعة الخط أيضًا على النتيجة. فعند السرعات العالية، يجب أن تلتصق العجلة باللوح بسرعة عند وصوله. وخلال التسارع أو الحركة المتقطعة، يصبح أداء منع الانزلاق أكثر أهمية. مع ذلك، فإن استخدام عجلة لينة جدًا أمرٌ محفوف بالمخاطر. فقد ترتفع درجة حرارة العجلة اللينة جدًا، أو تتآكل، أو تترك علامات احتكاك بعد الاستخدام المطول.

يُعدّ الفحص الميداني البسيط مفيدًا: إذا انزلقت الألواح أثناء التسارع، فقد تكون الصلابة عالية جدًا أو قد يكون احتكاك السطح منخفضًا جدًا. إذا تشوهت العجلات أو تساقطت منها مواد أو تآكلت بشكل غير متساوٍ، فقد تكون الصلابة منخفضة جدًا بالنسبة للحمل والسرعة.

صُممت بكرات النقل وأقراص العجلات من شركة Qixingyuan خصيصًا لمعدات معالجة لوحات الدوائر المطبوعة الرطبة، حيث تُعدّ ثبات النقل وتوجيه اللوحة والحركة المتكررة أمورًا بالغة الأهمية. بالنسبة للمشترين الذين يعملون مع لوحات ذات سماكات مختلفة أو بسرعات خط إنتاج متغيرة، توفر Qixingyuan خيارات متنوعة لأقراص العجلات بناءً على حجم العمود والقطر الخارجي والمادة ونوع الطلاء وموضع الاستخدام.

اختيار المواد لصلابة قرص عجلة لوحة الدوائر المطبوعة

لا يمكن فصل الصلابة عن المادة. قد لا يؤدي قرص سيليكون بصلابة 70 شور A وقرص بولي يوريثان بنفس الصلابة إلى نفس الأداء. فقد تختلف خصائص التماسك والارتداد ومعدل التآكل والمقاومة الكيميائية وسلوك التقادم. لذا، يجب أن يشمل اختيار قرص عجلة لوحة الدوائر المطبوعة كلاً من صلابة شور ونوع المادة.

خيارات السيليكون والمطاط والبولي يوريثان والبلاستيك الصلب

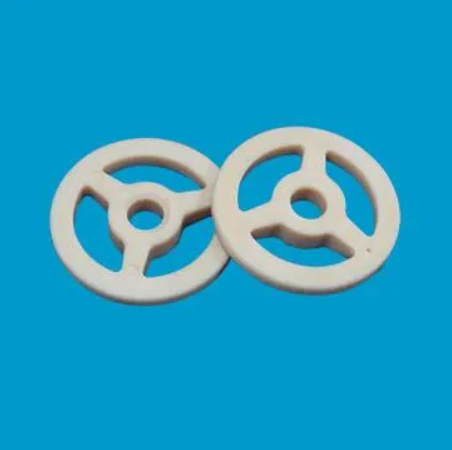

تُختار أقراص العجلات المصنوعة من السيليكون عادةً لتوفيرها تلامسًا ناعمًا وحركة هادئة وسهولة في التعامل. وهي مفيدة عندما تكون حماية السطح أهم من تحمل الأحمال الثقيلة.

تُعد أقراص العجلات المطلية بالمطاط عملية في المناطق التي يكون فيها الاحتكاك هو المشكلة الرئيسية. فهي تساعد على تقليل الانزلاق عندما يكون سطح اللوح مبللاً أو عندما لا تكون حركة الناقل مستقرة تمامًا.

تُستخدم أقراص عجلات البولي يوريثان عادةً عندما يحتاج المشترون إلى توازن بين قوة التماسك ومقاومة التآكل. يُمكن أن يكون البولي يوريثان مناسبًا للخطوط التي تتطلب عمرًا أطول مع الحفاظ على قوة جر أفضل من البلاستيك الصلب.

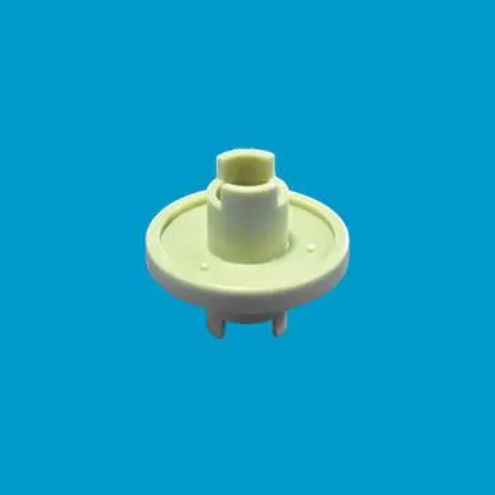

تُستخدم أقراص العجلات البلاستيكية الصلبة عندما تحتاج العجلة إلى الحفاظ على شكلها، أو توجيه اللوح، أو دعم حركة أكثر استقرارًا. في الأقسام الكيميائية، يجب أيضًا اختيار مادة البلاستيك نفسها بناءً على بيئة العملية.

تقدم Qixingyuan متعددة ملحقات معدات لوحات الدوائر المطبوعةلا تقتصر منتجاتها على أقراص العجلات فحسب، بل تشمل أيضًا بكرات النقل، والتروس، والبراغي، والبطانات، وأجزاء الرش والتنظيف، وبكرات الاحتفاظ بالماء، ومكونات أخرى لخطوط الإنتاج الرطبة. وهذا يُسهّل على فرق الصيانة فحص قسم النقل بأكمله بدلاً من استبدال جزء واحد فقط مع ترك نقاط التآكل ذات الصلة دون تغيير.

علامات تدل على أن صلابة قرص العجلة غير صحيحة

غالباً ما تظهر مشكلة صلابة قرص العجلة غير المناسبة كعيب في الإنتاج قبل فحص العجلة نفسها. قد يلاحظ المشغلون أولاً انحراف اللوح، أو الضوضاء، أو التباعد غير المنتظم. قد يقوم فريق الصيانة باستبدال المحامل أو ضبط الأعمدة، ولكن السبب الحقيقي قد يكون مادة قرص العجلة أو صلابتها.

الأعراض الشائعة في أرضية الإنتاج

تشير عدة علامات إلى عدم تطابق الصلابة:

• تنزلق الألواح عند دخول أقسام النقل الرطبة
• تظهر الألواح الرقيقة علامات خفيفة أو ضغطًا على الحواف
• تتآكل أقراص العجلات بشكل غير متساوٍ على سطحها
• تصبح حركة الناقل أكثر ضجيجًا بعد فترة تشغيل قصيرة
• تنحرف الألواح إلى جانب واحد أثناء عملية التموضع
• يصبح قلب أو نقل الأجزاء غير مستقر
• تتضخم أسطح العجلات أو تتشقق أو تفقد احتكاكها بعد التعرض للمواد الكيميائية

على سبيل المثال، في خط إنتاج قيد التطوير، قد يبدو قرص عجلة ذو مقاومة كيميائية ضعيفة مقبولاً أثناء التركيب. بعد عدة أسابيع، قد يتصلب السطح أو يكتسب طبقة زجاجية أو ينتفخ قليلاً. عندها تبدأ اللوحة بالتحرك بشكل أقل سلاسة. تبدو المشكلة وكأنها خلل في ضبط الخط، لكن السبب الجذري قد يكون استخدام مادة غير مناسبة وصلابة غير ملائمة لتلك المنطقة.

تتضمن عملية الفحص الروتيني الجيد فحص قطر العجلة، وتآكل سطحها، وتغير صلابتها، وملاءمة عمودها، وعلامات التلامس مع اللوح. كما أن استبدال عجلة واحدة فقط في مجموعة عجلات مهترئة قد يُحدث اختلافات في الارتفاع، لذا فإن استبدال العجلات المتطابقة غالبًا ما يكون أكثر أمانًا.

تُعدّ أقراص عجلات ناقل لوحات الدوائر المطبوعة من شركة Qixingyuan حلاً مثالياً للمصانع التي تواجه مشاكل في توجيه الناقل، أو تعطل المعدات، أو انحشار اللوحات، أو النقل غير المتساوي. كما تُتيح البكرات وأقراص العجلات والمحامل والأعمدة وأجزاء النقل ذات الصلة من الشركة للمشترين الحصول على مكونات متطابقة لضمان استقرار خطوط المعالجة الرطبة.

كيفية اختيار صلابة شور حسب مجال التطبيق

تتطلب أقسام مختلفة من خط معالجة لوحات الدوائر المطبوعة الرطبة سلوكًا مختلفًا لعجلات التجليخ. قد يؤدي استخدام صلابة واحدة لعجلات التجليخ في جميع أنحاء الخط إلى تقليل تعقيد عملية الشراء، ولكنه قد لا يحقق أفضل النتائج على المدى الطويل.

حفر وتظهير المقاطع

تتطلب مناطق الحفر والتظهير حركة ثابتة ومواد مقاومة للمواد الكيميائية. يجب أن تبقى سرعة اللوحة ثابتة لأن النقل غير المستقر قد يؤثر على تجانس العملية. في هذه الأجزاء، تحتاج أقراص العجلة إلى تحكم جيد في الشكل، ومقاومة للمواد الكيميائية، وقبضة كافية لمنع الانزلاق في الظروف الرطبة.

أقسام التنظيف والتجفيف

قد تحمل أجزاء التنظيف طبقة رقيقة من الماء وبقايا، مما يزيد من خطر الانزلاق. يمكن أن يساعد سطح العجلة الأكثر ليونة أو المطاطي على الحفاظ على حركة مستقرة. في أجزاء التجفيف، قد تؤثر درجة الحرارة وتدفق الهواء على تقادم المواد، لذا يجب فحص مقاومة الحرارة والحفاظ على الصلابة.

قلب وتحديد موضع الأجزاء

تُسبب عمليات قلب الأجزاء ضغطًا إضافيًا على أقراص العجلات. يجب أن تُمسك العجلة باللوح وتدعمه وتُحرره في اللحظة المناسبة. إذا كانت صلبة جدًا، فقد ينزلق اللوح. وإذا كانت لينة جدًا، فقد تتشوه العجلة أثناء الحركة المتكررة. تتطلب مناطق التثبيت قطرًا ثابتًا واستدارة جيدة، لذا فإن تجانس المادة لا يقل أهمية عن صلابتها.

التعامل مع اللوحات الرقيقة ولوحات الدوائر المطبوعة ذات الخطوط الدقيقة

تحتاج الألواح الرقيقة إلى دعم لطيف. في هذه الحالات، قد يقلل استخدام عجلة ذات صلابة أقل (Shore A) من خطر تلف السطح. مع ذلك، يجب أن تحافظ العجلة على شكلها حتى مع الاستخدام المتواصل. بالنسبة للألواح ذات الخطوط الدقيقة، قد تُصبح الخدوش الصغيرة أو علامات الضغط مشكلة في الجودة، لذا ينبغي مراجعة منطقة التلامس وتشطيب سطح العجلة معًا.

توفر شركة Qixingyuan أقراص عجلات مخصصة للوحات الدوائر المطبوعة (PCB) لمختلف مناطق خطوط المعالجة الرطبة، بما في ذلك النقل والتوجيه والقلب وتحديد المواقع. عند تزويد المشترين بمعلومات حول سمك اللوحة ومنطقة المعالجة والسرعة وحجم العمود وبيئة العمل، يمكن مطابقة المنتج الموصى به بشكل أدق مع ظروف الماكينة الفعلية.

قائمة التحقق من الطلب لأقراص عجلات الدوائر المطبوعة المخصصة

قبل طلب عرض سعر، ينبغي على المشترين جمع معلومات أكثر من مجرد قطر العجلة القديمة. فصلابة شور ليست سوى جزء واحد من المواصفات. يساعد الطلب الواضح الموردين على التوصية بقرص العجلة المناسب بشكل أسرع ويقلل من المراسلات المتكررة.

المعلومات الأساسية التي يجب تقديمها قبل الشراء

تتضمن معلومات الشراء المفيدة ما يلي:

• القطر الخارجي وحجم التجويف الداخلي
• عرض العجلة وبنية العمود
• نوع المادة أو الطلاء الحالي
• الصلابة المطلوبة: شور A أو شور D
• نطاق سمك ووزن الألواح
• سرعة خط النقل
• قسم المعالجة الرطبة، مثل الحفر، والتظهير، والتنظيف، أو التجفيف
• التعرض للمواد الكيميائية ونطاق درجة الحرارة
• المشكلة الرئيسية، مثل الانزلاق أو التآكل أو الضوضاء أو الخدوش
• رسم، أو صورة نموذجية، أو أبعاد القطعة القديمة
• كمية الطلب ودورة الاستبدال المتوقعة

ينبغي على المشترين أيضاً توضيح ما إذا كانت العجلة تُستخدم للتلامس المباشر مع اللوح، أو للتوجيه الجانبي، أو للقلب، أو للدعم العام. تتطلب هذه الأدوار مستويات صلابة مختلفة.

تتعاون شركة Qixingyuan مع مستخدمي معدات لوحات الدوائر المطبوعة الذين يحتاجون إلى قطع غيار، وبكرات ناقلة مصممة خصيصًا، وأقراص عجلات بلاستيكية صلبة، وأقراص عجلات مطاطية ناعمة، ومكونات نقل الحركة ذات الصلة. بالنسبة للمشترين من الشركات، يمكن أن يساعد تقديم طلب فني واضح شركة Qixingyuan في توفير توصيات أكثر ملاءمة بشأن المواد والصلابة اللازمة لتشغيل خطوط الإنتاج الرطبة على المدى الطويل.

نبذة عن شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة.

شركة شنتشن تشيكسينغ يوان لمعدات الآلات المحدودة هي شركة متخصصة في توريد قطع غيار معدات المعالجة الرطبة الأفقية للوحات الدوائر المطبوعة، وتخدم خطوط تصنيع الإلكترونيات التي تتطلب حركة ناقلة مستقرة، وقطع تنظيف موثوقة، ومكونات نقل متينة. تركز الشركة على قطع الغيار العملية المستخدمة في معدات المعالجة الرطبة للوحات الدوائر المطبوعة وما يتصل بها، بما في ذلك بكرات الناقل وأقراص العجلات، وسكاكين الهواء، وبكرات الاحتفاظ بالماء، والتروس، والبراغي، وقطع الرش والتنظيف، والبطانات، وقطع النقل، والمواد الاستهلاكية، ومكونات القياس.

تكمن قيمة شركة Qixingyuan في اختيار أقراص العجلات المناسبة لظروف الاستخدام الفعلية. قد تحتاج مصانع لوحات الدوائر المطبوعة إلى أقراص عجلات بلاستيكية صلبة للدعم، وأقراص عجلات مطاطية ناعمة للتماسك، أو قطع غيار مخصصة للناقلات تتناسب مع تصميمات محددة للمحاور والآلات. بفضل خبرتها في مكونات معدات المعالجة الرطبة للوحات الدوائر المطبوعة، تستطيع Qixingyuan دعم فرق المشتريات ومهندسي الصيانة ومديري الإنتاج الباحثين عن قطع غيار موثوقة وحلول مخصصة.

خاتمة

يُعدّ اختيار صلابة شور المناسبة لأقراص عجلات لوحات الدوائر المطبوعة قرارًا هندسيًا عمليًا. فهو يؤثر على تماسك اللوحة، وثباتها أثناء النقل، ومعدل التآكل، والضوضاء، وحماية السطح، وتكاليف الصيانة على المدى الطويل. قد تُساعد العجلة اللينة على منع الانزلاق والتعامل الدقيق مع اللوحات. بينما قد تُوفر العجلة الأكثر صلابة دعمًا أفضل وثباتًا أكبر في الشكل. يعتمد الخيار الأمثل على سُمك اللوحة، والحمل، وسرعة خط الإنتاج، والتعرض للمواد الكيميائية، وموقع الناقل بدقة.

في خطوط معالجة لوحات الدوائر المطبوعة الرطبة، لا ينبغي أبدًا الاعتماد على الصلابة وحدها في الاختيار. فالمادة، وهندسة العجلة، وتشطيب السطح، وملاءمة العمود، وبيئة المعالجة، كلها عوامل مهمة. إذ يمكن لقرص عجلة لوحة الدوائر المطبوعة المتوافق جيدًا أن يقلل من الانزلاق، وانحراف اللوحة، والانحشار، والخدوش، والاستبدال غير المخطط له.

توفر شركة Qixingyuan بكرات نقل لوحات الدوائر المطبوعة وأقراص العجلات للمصانع التي تحتاج إلى قطع غيار مستقرة وعملية ومناسبة لتطبيقاتها. بالنسبة للمشترين الذين يخططون لاستبدال أقراص العجلات أو شرائها حسب الطلب، فإن مشاركة معلومات عن حالة خط الإنتاج وأعراض الأعطال يمكن أن يؤدي إلى تقديم توصيات أكثر دقة.
